Frein de parking

Dans les Beech réels, le mécanisme du frein de park est situé sous le panneau gauche du pilote.



Il se présente sous la forme d'un petit boitier et on l'actionne à l'aide d'une tirette métallique.
Les ventilateurs pilote et copilote sont également commandés par le même genre de tirettes.


Dès le départ, j'ai rejeté l'option Bois pour avoir de meilleures sensation au touché. L'ensemble doit être ressemblant et solide, en cas d'urgence pour les têtes en l'air. J'ai fini par trouver quelque chose d'approchant au rayon tringles à rideaux d'un magasin de bricolage. Il s'agit d'un cable à rideaux dont les supports muraux ressemble furieusement à ce que je cherchais.



Sachant qu'il me faut cinq tirettes, deux par paquet, cinq euros chaque plus trois tubes en alu (8, 10 et 12 mm) à 3 euros pièce, cela me fait un total de 24 euros. Il faut ajouter pour le mécanisme des colliers de plomberie avec rallonges à 4 euros et une cornière en U de 10mm à 2 euros, total 30 euros. J'aurais préféré utiliser des matériaux de récup. mais les tubes devants être bien ajustés... j'ai investis. Ca va, c'est dans mes prix.


Le montage en quatre étapes,

C'est le boitier en trapèze qui m'a causé le plus de soucis. Il est de petite taille ( 30mm de large par 27mm de haut) et doit être solide. Après plusieurs tentatives infructueuses, j'ai laissé tomber l'idée de la boite contenant le mecanisme au profit d'une fausse boite en médium.


Sept morceaux de MDF de 10mm.


Centrés avec un tube de 10mm et le tout collés.


Ha ben, y va pas se sauver celui-la !

Le mécanisme est caché à l'arrière. Les avantages de la glissière en plastique sont multiples. La poignée ne tourne pas, on peut régler la force nécessaire pour pousser ou tirer le levier, le débattement est changeable à volonté et par la suite rien ne m'empèche d'adapter un débrayage lors de l'appuie sur les rudder pedal.

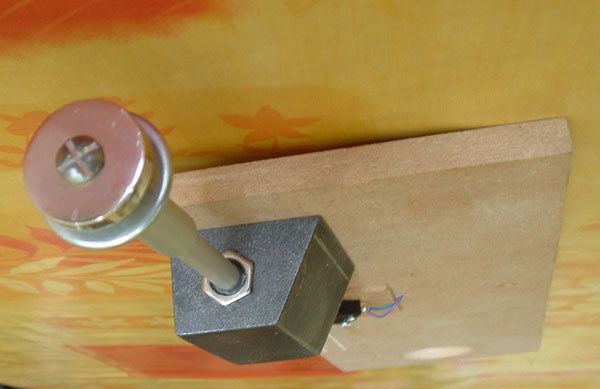

Un peu de ponçage, finitions et peinture :

Parking boitier (6)

Vue de dessous...




...un aperçu de ce que cela devrait donner une fois en place...
Parking boitier (8)

...Et une vue d'ensemble avec les tirettes air.



A bientôt

P-apou
